Арка «Ворота на Запад» — перевёрнутая висящая цепь
Подтверждено: объяснение основано на установленных данных.

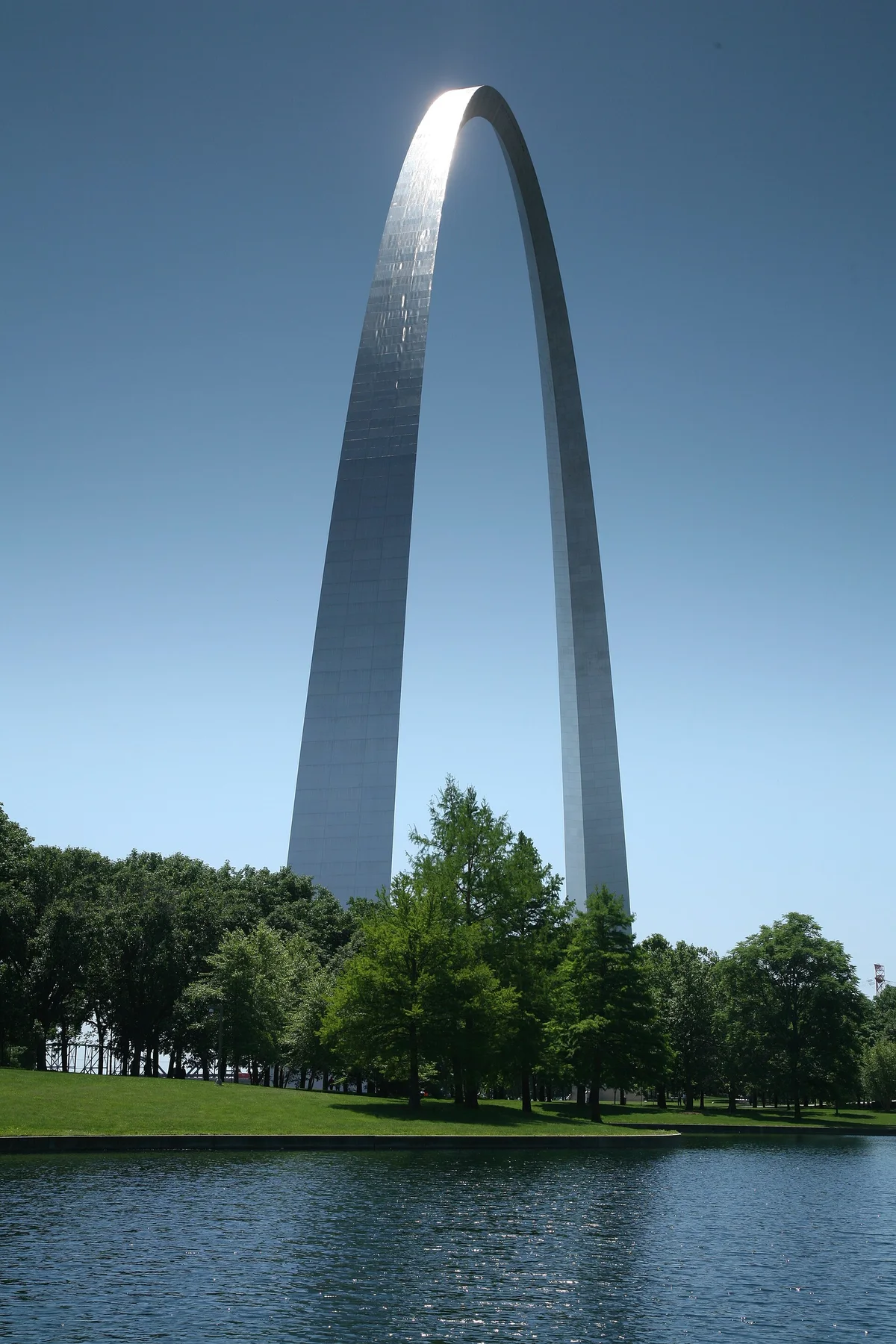

Свободно подвешенная цепь принимает форму цепной линии, передавая нагрузку за счет растяжения. Если перевернуть соответствующую форму арки, она может передавать ту же нагрузку преимущественно сжатием. Очертания арки «Ворота на Запад» в Сент-Луисе основаны на взвешенной цепной линии: ее сечение увеличивается к основаниям.
Коротко
Её ширина ровно равна высоте: 630 футов, около 192 метров, в обоих направлениях.
Самое интересное
Каждая опора в сечении — равносторонний треугольник со стороной 54 фута у земли и 17 наверху. Бетон заполняет промежуток между её двойными стальными стенками до высоты 300 футов.
Ещё одна деталь
Арку собирали из сварных секций высотой 12 футов у основания и всего 8 футов у двух замковых секций наверху. Законченная в 1965 году, она до сих пор самая высокая арка в мире.
Подробнее
- Её наружная обшивка из нержавеющей стали, внутренняя — из углеродистой.
- Выше 400 футов её двойные стенки разделяют лишь около 20 сантиметров.
- Роберт Гук сформулировал правило висящей цепи для арок в 1670-х.
Источник: National Park Service: Gateway Arch materials and techniques
