Как наружные арки поддерживают готические соборы
Подтверждено: объяснение основано на установленных данных.

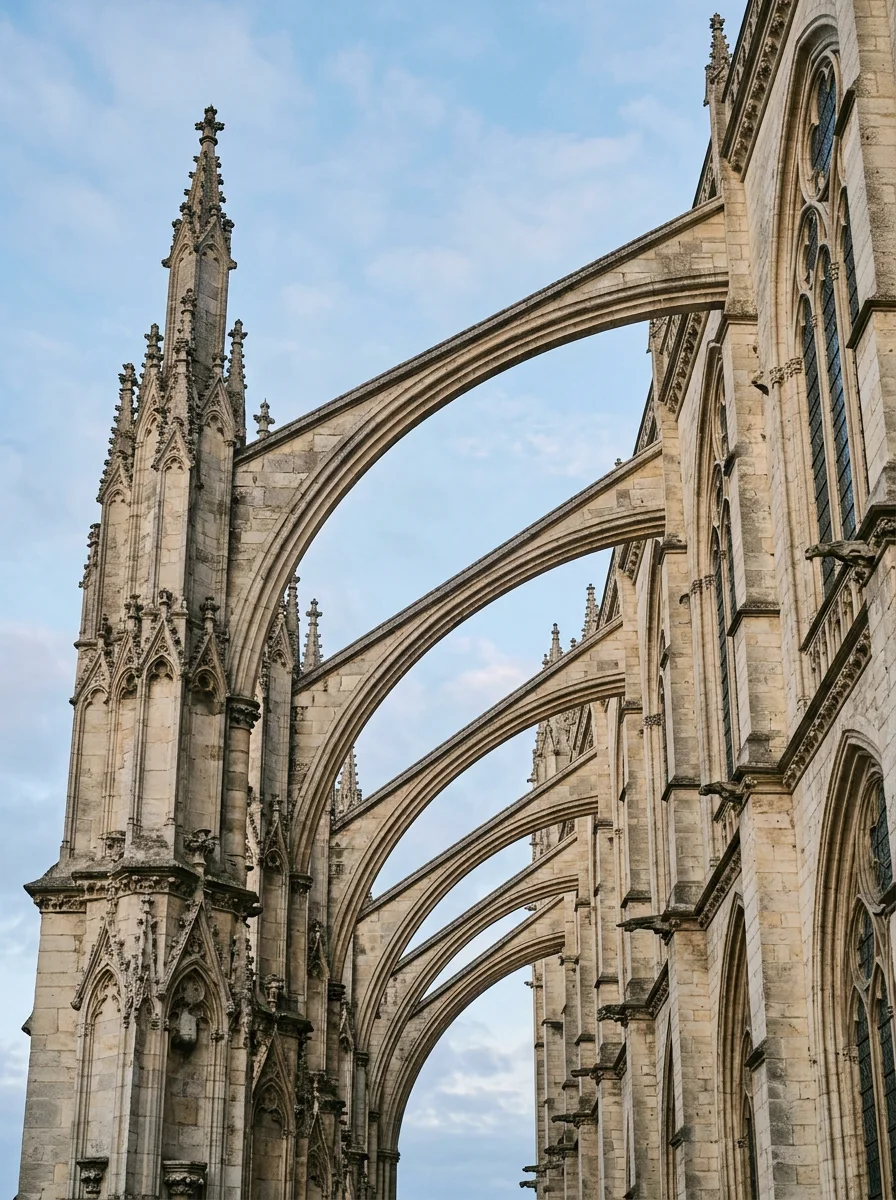

Высокий каменный свод давит не только вниз, но и в стороны. Готические строители принимали этот распор аркбутанами — каменными полуарками, перекинутыми от верхних стен над боковыми нефами к тяжёлым контрфорсам снаружи. Когда распор вынесен наружу, стены могли быть тоньше и заполнены большими витражами.
Коротко
Вынеся распор свода наружу, аркбутаны освободили готические стены для стекла.
Самое интересное
Аркбутан передает нагрузку к массивному контрфорсу, работая преимущественно на сжатие. Для каменной кладки это выгодно: ее сопротивление сжатию значительно выше сопротивления растяжению. Устойчивость зависит от формы и расположения всех элементов системы.
Ещё одна деталь
Собор в Бове довёл идею до предела: свод хора высотой почти 47 метров. В 1284 году, вероятно, во время бури, часть его аркбутанов сломалась, и часть свода рухнула.
Подробнее
- Тяжёлые пинакли на контрфорсах добавляют вес, помогающий направить распор вниз.
- Верхний ярус аркбутанов часто укрепляет высокие стены против ветра.
- Собор Парижской Богоматери, начатый в 1163 году, одним из первых крупных храмов использовал их.
Источник: Fuentes, Journal of Mechanics of Materials and Structures (2018)
